Kraftmessgeräte zum Testen von Türen & Toren



Das Modell Blue Force Smart, ist ein
Kraftmessgerät zum Testen von
Automatischen / Motorangetriebenen Türen und Toren, nach den Standards
der  EN 12445, EN 12453, EN16005 & EN60335-2-95.





Blueforce Smart Funktionen




Technische Daten
Kraftmessbereich: 0-2000 N (mechanische Sperre bei ca. 2100 N)
Abmessungen und Gewicht: 280x80x50 mm – ca. 1,6 kg
Stromversorgung: Alkalibatterie 9 V
Speicherkapazität: 80 Prüfungen
Intervall Kraftzunahme: 6 s, Sampling 1 kHz
Auflösung der Kraftmessung: 1 N
Auflösung der dynamischen Zeitmessung: 0,01 s
Maximaler Fehler bei Kraftmessung: Bereich zwischen 0 und 400 N: +/-1% FS; von 400 bis 1000 N: +/-2 % FS; von 1000 bis 2000 N: +/-4 % FS;
Normenkonform mit EN12445, EN12453, EN16005, EN60335-2-95
NFC-Schnittstelle: Standard ISO/IEC 14443 und NFC Forum Type 4 (optionale Freigabe über Passwort)
BLE-Schnittstelle: Bluetooth Version 4.1 (optionale Freigabe über Passwort)
USB-Schnittstelle:
v.2.0 Specification compliant
CE-EMC Konformität beim TÜV Rheinland auf Mustergerät BlueForce s. n.: 00981

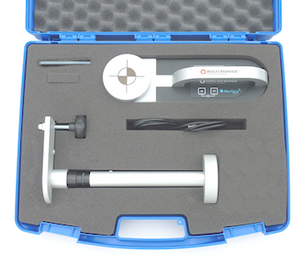

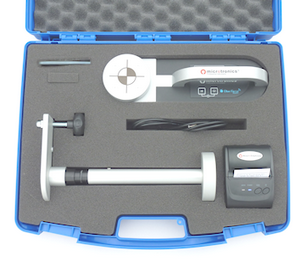

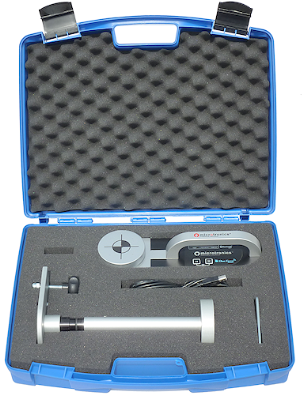

Lieferung bestehend aus: Tragbarer Kunststoffkoffer
Messgerät Blue Force Smart
Software BlueForce
Empfänger Bluetooth ®
USB Kabel
Schlüssel für Torgriff
Bedienungsanleitung
Eichbescheinigung

Bestell-Informationen:

Modell
Inkl. Zubehör
 Messbereeich Schnittstelle Preis € / netto
Blue Force Smart -  0 - 2000 N Interface USB & Bluetooth 1.580,00
Blue Force Smart
gerade Verlängerung
 0 - 2000 N Interface USB & Bluetooth 1.780,00


Abmessungen und Gewicht:















mehr Info....

Datenblatt Blue Force Smart

Merkmale Blue Force Smart

Blue Force Software Updates

Zubehör für Kraftmessgeräte

Auswirkungen-Messungen

Normen: EN12445, EN12453, EN16005, EN60335-2-95





Das neue Blue Force Smart - Instrumente für automatische Türen und Tore
BlueForce Smart ist ein neues revolutionäres Kraftmessgerät für die CE-Zertifizierung automatischer Schließvorrichtungen gemäß den Normen EN12445, EN12453 und EN16005.
BlueForce Smart stellt die Evolution der beliebten Geräte BlueForce und SpeedForce dar und zeigt sich heute neu in Design, Package und Technik. Dank modernster Wireless-Technik Bluetooth LE 4.1 und NFC Forum Type 4 kann sich das Gerät mit dem PC und Smartphones der jüngsten Generation verbinden und deren graphische Möglichkeiten sowie die Verbindung mit dem Internet nutzen.
Neuheiten und wichtigste Merkmale:
Neuer alphanumerischer Display mit LED BLU: Das unzerstörbare Display mit sieben Segmenten ist dank der modernen blauen Farbe jetzt noch heller und besser lesbar, ein unverwechselbares Erkennungszeichen des "smarten" Stils des neuen BlueForce.
Direkte Anzeige der numerischen Prüfparameter: Dynamische kraft, dynamische Zeit, mittlere statische Kraft, Endkraft.
Die neue integrierte interne Uhr erleichtert und beschleunigt die Kennzeichnung der Prüfungen dank automatischer Speicherung von Datum und Uhrzeit der Durchführung der Messungen.
Speicherkapazität um 60 % erhöht: Es können bis zu 80 Prüfungen auf dem Gerät gespeichert werden.
USB-Port für den Anschluss mit der Software BlueForce für PC-Windows, mit der die Graphiken angezeigt, das gesamte Archiv mit den Prüfungen verwaltet und die Testberichte ausgedruckt werden können.
Technologie NFC Forum Type 4: Dank der außergewöhnlichen NFC-Technik genügt es, das Smartphone(*) kurz an die Rückseite von BlueForce zu halten, und schon wird die Kraftprüfung komplett mit der Kraft-/Zeit-Graphik und den gemessenen Parametern je nach Torart mit der Abbildung aller Messpunkte direkt auf dem Display des Handys angezeigt.
Technologie Bluetooth Smart v.4.1: Die Wireless-Konnektivität BLE sprengt heute die letzten Grenzen der Bluetooth-Technologie: Jetzt kann BlueForce über den speziellen Empfänger USB-Plug mit einem PC (BS Windows mit der Software BlueForce) verbunden werden und ist mit den Smartphones (durch spezifisches App) der jüngsten Generation (**) kompatibel.
Die interne Software des Geräts kann über USB vom Verwender aktualisiert werden, so dass neue Funktionen oder zukünftige Normenaktualisierungen hinzugefügt werden können.
Neuer robuster und großer Koffer für den Transport des gesamten Messgeräts zusammen mit dem ausgesprochen nützlichen Zubehör Lineare Verlängerung (optional).
(*) Option gegen Bezahlung aktivierbar – kompatibel mit Smartphones, die über aktive NFC und eine Verbindung mit dem Internet verfügen.
(**) Option gegen Bezahlung aktivierbar – kompatibel mit Smartphones, die über eine Schnittstelle Bluetooth 4.0 oder höher und eine Verbindung mit dem Internet verfügen. Dies erfordert die Installation der kostenlosen App, die ab sofort auch für iOs verfügbar ist.
Bedienungsanleitung_Türen_&_Tore.pdf 232.57 KB



Nach PC-Link Modus kann das BlueForce Gerät während den Testvorgängen auch mit Laptop oder PC verbunden werden, wodurch Grafiken und Werte direkt sichtbar gemacht werden können. Messresultate sind direkt zugängig.

Der konfortable Griff, welcher praktische und ergonomische Position bietet, sichert einen festen Griff und unnachahmliche Wendigkeit, der Griff ist zudem einfach zu entfernen (mithilfe des mitgelieferten Schlüssels) und kann um 180° gedreht werden (Kopfüber).

Merkmale
  • Software Installation und Einrichtung werden noch überschaubarer!
  • Vollständig unabhängiger Betriebsmodus, worin Parameter und mathematische Mittelwerte angezeigt werden können.
  • Optionen beinhalten: Versenden, Löschen und Durchsuche gespeicherter Messungen (mit Hilfe eines interaktiven Menüs)
  • Die Vielseitigkeit des Blue Force wird auch durch sein Display und interner Speicher ausgedrückt, worin bis zu 80 Messungen gespeichert werden können.
  • Mit der mitgelieferten, sofort betriebsbereiten Empfangseinheit können Messungen mittels drahtloser Technologie einfach übermittelt werden.

Optionales Zubehör
Artikel-Nr.
 Bezeichnung Preis € / netto
50V003  Lineare Verlängerung 210,00
50V004 Winkel Verlängerung 230,00
50V008 Extended Handle 105,00

  • Während den Messvorgängen muss das Gerät auf eine Weise unterstützt werden, so das es die Messergebnise nicht stört.
  • Das optionale Zubehör ermöglicht einhändiges Ausführen von Messungen - dank des schnell anzubringenden Mechanismus, während mit der anderen Hand die Öffnungs/Schliesseinheit bedient werden kann.
  • Zwei Versionen sind erhältlich: Die Längenausdehnung für Messungen von 30 oder 50 cm und die Winkelausdehnung für Messungen von 0,5 m bis 2,5 m.
